УСТРОЙСТВА ЗАЩИТЫ серии УЗ
Устройства защиты серии УЗ функционально являются устройствами защиты от импульсных перенапряжений (УЗИП). Устройства защиты серии УЗ предназначены для защиты оборудования, интерфейсов передачи данных, сигнальных линий контроля, управления и сигнализации от перенапряжения, создаваемого молниевыми разрядами и промышленным оборудованием.
В основу работы устройств защиты серии УЗ положен принцип ограничения амплитуды импульсов перенапряжения и отвод импульсного тока на контур заземления.
Устройство защиты содержит две ступени защиты. Первая ступень защиты выполнена на газонаполненных разрядниках с номинальным разрядным импульсным током 5кА (8/20мкс). Вторая ступень защиты выполнена на TVS-диодах с максимальной импульсной рассеиваемой мощностью Pобр = 1500 Вт. В зависимости от модели ступени разделены или карбоновыми резисторами с высокой импульсной рассеивающей мощностью (2000Вт/3мсек) или индуктивностями с номинальным пропускным током до 3А.

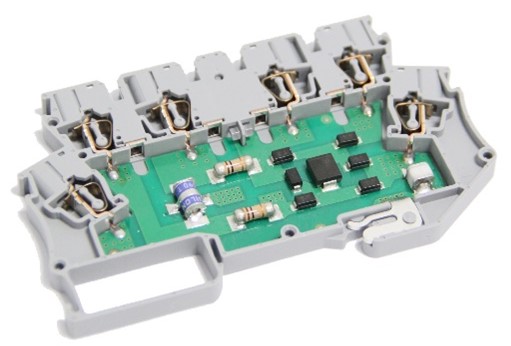

Конструктивно устройства защиты выполнены в виде изделия в пластмассовом корпусе, устанавливаемого на монтажную шину типа DIN-рельса 35 мм. При установке на DIN-рельсу устройства защиты УЗ компонуются в функциональные групповые клеммники подключения (возможна установка различных моделей устройств защиты в групповом клеммнике). На конечном устройстве защиты серии УЗ устанавливается крышка корпуса. Устройства защиты имеют самозажимные пружинные клеммы и допускают подключение внешних контрольных кабелей с диаметром провода не более 2,5 мм. Дополнительно конструкцией устройств УЗ предусмотрена возможность установки гребенчатых перемычек между соседними устройствами УЗ в групповом клеммнике.
По способу защиты от поражения электрическим током устройства защиты УЗ соответствуют классу III по ГОСТ 12.2.007.0-75 (номинальное напряжение не более 42 В), классу III по ГОСТ Р МЭК 61140-2000 (номинальное напряжение не более 120 В постоянного тока). Устройства защиты УЗ рекомендуется устанавливать в распределительное оборудование, имеющее класс защиты I.
Устройств защиты серии УЗ изготавливаются по техническим условиям ТУ3428-001-52786027-2016 в соответствии с требованиями ГОСТ IEC 61643-21-2014, ТР ТС 004, ТР ТС 020.
|
Наименование УЗ
Децимальный номер
|
Назначение
по типу линии
передачи данных
|
Внешний вид
|
Схема электрическая принципиальная
|
|

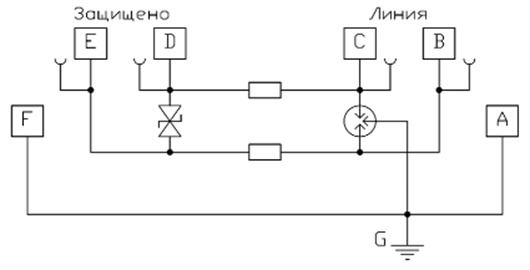

УЗП-1-01-24К
ВНАР.302091.040
|
DI, AI, AO, DO
|
|
|
|
УЗП-1-01-5К
ВНАР.302091.041
|
RS485
|
|
|
|
УЗП-3-3-24К
ВНАР.302091.042
|
DI, AI, AO, DO
|
|
|
|
УЗП-3-3-110К
ВНАР.302091.043
|
DI, DO
|
|
|
|
УЗП-1-01-15К
ВНАР.302091.044
|
RS232
|
|
|
|

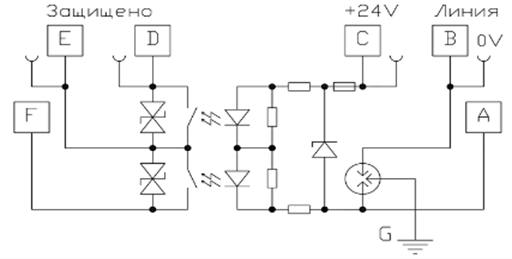

УЗА-2-01-24К
ВНАР.302091.045
|
DI
|
|
|
|
Крышка торцевая УЗ-К
ВНАР.302091.050
|
-
|
|
- |
Общие технические характеристики
|
Наименование устройства УЗ
|
УЗП-1-01-24К
|
УЗП-1-01-5К
|
УЗП-3-3-24К
|
УЗП-3-3-110К
|
УЗП-1-01-15К
|
УЗА-2-01-24К
|
|
Назначение по типу линии передачи данных
|
DI,AI,AO,DO
|
RS485
|
DI,AI,AO,DO
|
DI,DO
|
RS232
|
DI
|
|
Количество защищаемых проводников
|
2
|
3
|
3
|
3
|
3
|
2
|
|
Номинальный рабочий ток
|
250мА (2А)
|
250мА
|
3А
|
3А
|
250мА
|
5мА
|
|
Номинальное рабочее напряжение
|
=24В
|
=5В
|
=24В
|
=110В
|
=15В
|
=24В
|
|
Макс. длительное рабочее напряжение
|
=30В
|
=7В
|
=30В
|
=130В
|
=17В
|
=30В
|
|
Защитные разрядники (GDT), линия/линия (8/20мс)
|
5кА/90В
|
5кА/90В
|
5кА/90В
|
5кА/90В
|
5кА/90В
|
5кА/90В
|
|
Защитные разрядники (GDT), линия/РЕ (8/20мс)
|
5кА/90В
|
5кА/350В
|
5кА/90В
|
5кА/220В
|
5кА/350В
|
5кА/90В
|
|
Защитные диоды (TVS) линия/линия (10/1000мкс)
|
1500Вт
|
1500Вт
|
1500Вт
|
1500Вт
|
1500Вт
|
600Вт
|
|
Разделительная индуктивность
|
х
|
х
|
4,7 мкГн
|
4,7 мкГн
|
х
|
х
|
|
Разделительное сопротивление (2Вт, карбон, 2000Вт/3мс)
|
1 Ом
|
1 Ом
|
х
|
х
|
1 Ом
|
12 Ом
предохр.
|
|
Скорость передачи данных, не более
|
1 Мбит/с
|
10 Мбит/с
|
1 Мбит/с
|
1 Мбит/с
|
10 Мбит/с
|
x
|
|
Гальваническая развязка, вход-выход, не менее
|
x
|
x
|
x
|
x
|
x
|
1500В
|
|
Клеммы подключения
|
самозажимные пружинные до 2,5 мм2
|
|
Относительная влажность
|
5-95 % без конденсата
|
|
Степень защиты
|
IP20
|
|
Диапазон рабочих температур
|
-55°С…+70°С
|
|
Способ крепления
|
DIN-рельса
|
|
Габаритные размеры (ДхГхШ)
|
100 х 62 х 6,2 мм
|
|
Масса не более
|
0,15 кг
|
