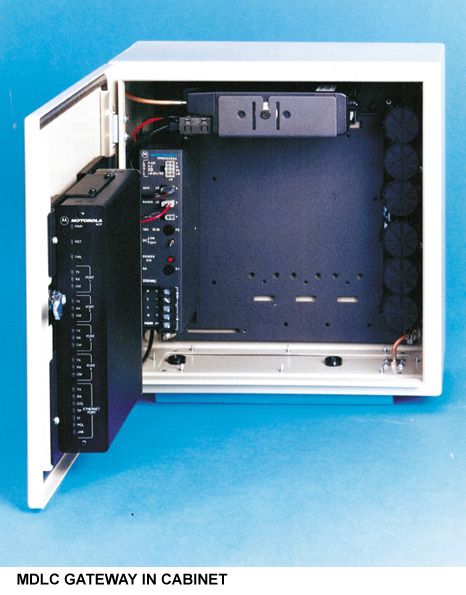

Motorola IP GATEWAY

Контроллер IP GATEWAY (прежнее название контроллера: МСP-Т) производства компании MOTOROLA является программируемым коммуникационным контроллером (шлюзом). Серийные поставки контролера IP GATEWAY компания MOTOROLA осуществляет с 1998 года. C января 2008 года снят с производства.

Контроллер IP GATEWAY является законченным изделием. В качестве блока питания используется внешний блок питания типа FPN5228 производства компании MOTOROLA.

Контроллер IP GATEWAY применяется в составе программно-технического комплекса на базе программируемых контроллеров MOTOROLA. Основное назначение контроллера  IP GATEWAY в составе системы АСУ ТП: связь нескольких ПЭВМ центрального пункта SCADA-системы (АРМ диспетчера, АРМ оператора и т.п.) с удаленными контролируемыми пунктами (КП). Фактически IP GATEWAY является преобразователем  закрытого протокола MDLC от компании MOTOROLA в открытый протокол на базе TCP/IP.

   Контроллер IP GATEWAY, кроме поддержки сети ETHERNET для связи со SCADA-системой верхнего уровня, имеет три физических порта для обмена данными по протоколу MDLC по различным каналам связи (радио, коммутируемые и выделенные линии, сети на базе последовательных интерфейсов RS232/RS485). Дополнительно контроллер IP GATEWAY позволяет иметь десятки логических портов в режиме терминал-сервера***.

Контроллер IP GATEWAY включает поддержку множества логических (виртуальных) каналов в среде протокола TCP/IP, таким образом, предоставляя возможность нескольким процессам (потокам) со стороны ПЭВМ SCADA-системы, иметь одновременный доступ к удаленным контроллерам MOTOROLA.

Подключение контроллера IP GATEWAY к сетевой инфраструктуре ETHERNET производится с помощью витой пары. Для подключения  используется тип соединителя – 10BaseT (RJ45).

Для конфигурирования контроллера используется специализированный пакет TOOLBOX. Уникальный адрес порта ETHERNET (MAC-адрес), присвоенный при изготовлении, нанесен на системной плате IP GATEWAY. IP -адрес контроллера IP GATEWAY назначается администратором сети при построении системы АСУ ТП.

В текущих поставках контроллеров Motorola коммуникационную функцию контроллера IP GATEWEY выполняет процессорный модуль CPU4600 контроллера ACE3600.

*** - Данный режим подразумевает применение дополнительного оборудования.
