Модули собственного производства

Компания ООО "НПА Вира Реалтайм" занимается производством собственных модулей для систем автоматизации и диспетчеризации. Наши модули отличаются высокой надёжностью, широким температурным диапазоном и качеством изготовления. Вот некоторые из них:

БП - блоки питания

Предназначены для питания стабилизированным напряжением постоянного тока датчиков и других устройств в системах автоматики и телемеханики.

Наименование
изделия
Децимальный
номер
Описание изделия

Блок питания
БП-А
НИУС.426419.044
НИУС.426419.044-01
НИУС.426419.044-02
НИУС.426419.044-03
НИУС.426419.044-04
НИУС.426419.044-05
НИУС.426419.044-06
Блок питания DC-DC. Гальваническая развязка. Выходной ключ наличия питания. Блок питания БП-А имеет 7 исполнений с выходной мощностью от 10 до 20 Вт.
СЕРИЙНОЕ ПРОИЗВОДСТВО
Блок питания
БП-2А
НИУС.426419.049
НИУС.426419.049-01
НИУС.426419.049-02
Блок питания DC-DC 2-х канальный. Гальваническая развязка. Выходной ток не более 80 мА. Предназначен для питания датчиков. Блок питания БП-2А имеет 3 исполнения.
ПРОИЗВОДСТВО ЗИП
Блок питания
БП-Р
НИУС.426419.055
НИУС.426419.055-01
НИУС.426419.055-02
Блок питания DC-DC большой мощности. Гальваническая развязка, индикатор наличия питания. Блок питания БП-Р имеет 3 исполнения:
  • исп.055 Uвх=24В, Uвых=13.8В, Р=100Вт (питание радиостанции)
  • исп.055-01 Uвх=12В, Uвых=24В, Р=50Вт (питание кранов)
  • исп.055-02 Uвх=9...36В, Uвых=48В, Р=75Вт (общего назначения)

  • СЕРИЙНОЕ ПРОИЗВОДСТВО
Блок питания
РБП24
НИУС.426419.019
НИУС.426419.019-01
НИУС.426419.019-02
НИУС.426419.019-03
Блок питания DC-DC 4-х канальный. Гальваническая развязка, индикатор наличия питания, самовосстанавливающийся предохранитель, выходной ключ наличия питания. Выходная мощность на 1 канал не более 3 Вт. Предназначен для питания датчиков. Блок питания РБП24 имеет 4 исполнения.
ПРОИЗВОДСТВО ЗИП
Блок питания
БП-М
НИУС.302091.006
Блок питания DC-DC. Блок предназначен для питания датчиков телеизмерений (один БП-М на 1 датчик при применении устройств защиты УЗП-1-01-36 - 1шт.) и для питания цепей датчиков телесигнализации (один БП-М на 8 входов при применении устройств защиты УЗА-1-01-24 - 8шт.)
СЕРИЙНОЕ ПРОИЗВОДСТВО
Блок питания
БП-К
НИУС.302091.008
Блок питания DC-DC.
СЕРИЙНОЕ ПРОИЗВОДСТВО

УЗ - устройства защиты

Предназначены для использования в системах автоматики и телемеханики для защиты цепей питания, а также телеизмерений, телесигнализации, телеуправления.

Наименование
изделия
Децимальный
номер
Описание изделия

Устройство защиты
УЗП-1-01-36
НИУС.302091.002
Iном=80мА, Uном=36В - пассивная защита цепей DI, AI
СЕРИЙНОЕ ПРОИЗВОДСТВО
Устройство защиты
УЗП-1-5-220
НИУС.302091.003
Iном=5А, Uном=220В - пассивная защита цепей DO
СЕРИЙНОЕ ПРОИЗВОДСТВО
Устройство защиты
УЗА-1-01-220
НИУС.302091.004
НИУС.302091.004-01
Iвх=5мА, Uвх220В, 50Гц - активная защита цепей DI для модулей 32(16)DO/DI, 32(16)DI, MIX. Гальваническая развязка. Uпит=12/24В
СЕРИЙНОЕ ПРОИЗВОДСТВО

Устройство защиты
УЗА-1-01-24
НИУС.302091.005
НИУС.302091.005-01
Iвх=5мА, Uвх=24В - активная защита цепей DI для модулей 32(16)DO/DI, 32(16)DI, MIX. Гальваническая развязка.
СЕРИЙНОЕ ПРОИЗВОДСТВО
Устройство защиты
УЗ-1-5-220
НИУС.426419.046
Защита цепей управления и питания 220 В.
СЕРИЙНОЕ ПРОИЗВОДСТВО
Устройство защиты
УЗ-1-05-36
НИУС.426419.050-02
Защита цепей телеизмерений. Рабочее напряжение 36 В. Рабочий ток 0.5 А. Кол-во каналов: 1.
ПРОИЗВОДСТВО ЗИП
Устройство защиты
УЗ-1-05-24
НИУС.426419.050
Защита цепей телеизмерений и телесигнализации. Рабочее напряжение 24 В. Рабочий ток 0.5 А. Кол-во каналов: 1.
ПРОИЗВОДСТВО ЗИП
Устройство защиты
УЗМ-2-01-36
НИУС.302091.005
Iвх=5мА, Uвх=24В - активная защита цепей DI для модулей 32(16)DO/DI, гальван. развязка, Uпит=12В
ПРОИЗВОДСТВО ЗИП



Модули серии РТ-3ХХХ

Модули серии РТ-3ХХХ являются программируемыми, интеллектуальными модулями удаленного сбора данных и управления. Модули предназначены для построения распределенных систем при решении задач телемеханики и локального управления объектами.

Наименование
изделия
Децимальный
номер
Описание изделия

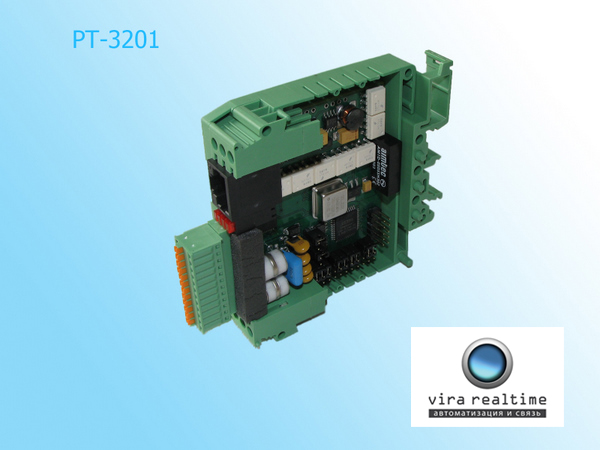

Блок РТ-3201
НИУС.302032.001
Разработан для преобразования интерфейса RS-232. Имеет два исполнения. Исполнение .001 поддерживает преобразование RS232 в RS232. Исполнение .001-01 поддерживает преобразование RS232 в RS232/RS485/RS422. Скорость обмена до 115200 бит/с. Гальваническая развязка 2500В.
СЕРИЙНОЕ ПРОИЗВОДСТВО
Блок РТ-3202
НИУС.302032.002
Разработан для переключения интерфейса RS-232 в 2 направления. Гальваническая развязка между входных интерфейсом 2500В . Управление переключением осуществляется внешним сигналом. Питание 9...30В.
ОПЫТНАЯ ПАРТИЯ

Блок РТ-3400
НИУС.302034.000
Блок РТ-3400 является универсальным процессорным блоком. В зависимости от программного обеспечения и исполнения на базе блока РТ-3400 изготавливаются блоки РТ-3401 и РТ-3402.
СЕРИЙНОЕ ПРОИЗВОДСТВО
Блок РТ-3401
НИУС.302034.001
Является базовым интерфейсным блоком для реализации сборного интеллектуального мультиплексора каналов RS232/485/422. Применение блока позволяет гибко наращивать количество каналов. Блок ориентирован для совместной работы с контроллерами MOTOROLA.
СЕРИЙНОЕ ПРОИЗВОДСТВО
Блок РТ-3402
НИУС.302034.002
Предназначен для регистрации данных, передаваемых по последовательным интерфейсам RS-232/RS-485/RS-422. Блок работает в режиме пассивного приема (режим "подслушки"). Данные с интерфейсных линий записываются в энергонезависимую MMC/SD-карту памяти с меткой времени (дискретность записи 10 мкс).
СЕРИЙНОЕ ПРОИЗВОДСТВО
Блок РТ-3403
НИУС.302034.003
Блок РТ-3403 является прозрачным модемом с модуляцией FSK. Обеспечивает прием и передачу данных по каналам ТЧ со скоростью 1200 бит/с. Блок позволяет организовать связь типа точка-точка, точка-многоточка по 4-х проводной линии и многоточка-многоточка по 2-х проводной линии.
ОПЫТНАЯ ПАРТИЯ
Блок РТ-3404
НИУС.302034.004
Блок РТ-3404 является модемом с модуляцией FSK/PSK. Скорость обмена по ТЧ-каналу - до 4800 Бод. Режимы работы - протокол ТМ СИРИС (master/slave), "прозрачный модем". В режиме "прозрачный модем" блок РТ-3404 поддерживает работу по любым протоколам обмена типа MDLC, Modbus и др..
СЕРИЙНОЕ ПРОИЗВОДСТВО

Блок РТ-3405
НИУС.302034.005
Блок РТ-3405 является базовым интерфейсным блоком для реализации сборного интеллектуального мультиплексора последовательного асинхронного канала. Блок РТ-3405 полностью функционально идентичен блоку РТ-3401. Основное отличие в наличии Порта с интерфейсом ВОЛС (оптоволокно).
ОПЫТНАЯ ПАРТИЯ
Блок РТ-3406
НИУС.302034.006
Блок РТ-3406 является GSM/GPRS-модемом с возможностью подключения линий ввода/вывода (2AI, 5DI/DO). Позволяет обновлять программное обеспечение удаленно через GPRS-соединение и использовать для разработки пользовательских приложений Java™ 2 Micro Edition (J2ME™)
ОПЫТНАЯ ПАРТИЯ
Блок РТ-3503
НИУС.302034.004
Блок защиты от перенапряжения по сетевому питанию 220В c функцией мониторинга сетевого напряжения (действующее напряжение, частота в сети, прямой ввод). Рабочая температура -40°С…+70°С. Данный блок устанавливается между сетевым вводом и оборудованием. Позволит отключать оборудование при длительных (1..3 сек) перенапряжениях на входе (фаза-нейтраль, фаза-корпус, корпус-нейтраль). Блок имеет телесигнализацию «авария сетевого питания». Фиксация в памяти времени аварийного события. Блок имеет интерфейс RS-485 с протоколом MODBUS.
ОПЫТНАЯ ПАРТИЯ
Блок РТ-3505
НИУС.302035.005
Бюджетный блок на 7DI в формате «УЗешки»». Рабочее напряжение 12В. Рабочая температура -40°С…+70°С. Блок имеет интерфейс RS-485 с протоколом MODBUS.
ОПЫТНАЯ ПАРТИЯ

Модули серии РТ-4ХХХ

Модули серии РТ-4ХХХ являются программируемыми, интеллектуальными модулями удаленного сбора данных и управления. Модули предназначены для построения распределенных систем при решении задач телемеханики и локального управления объектами.

Наименование
изделия
Децимальный
номер
Описание изделия

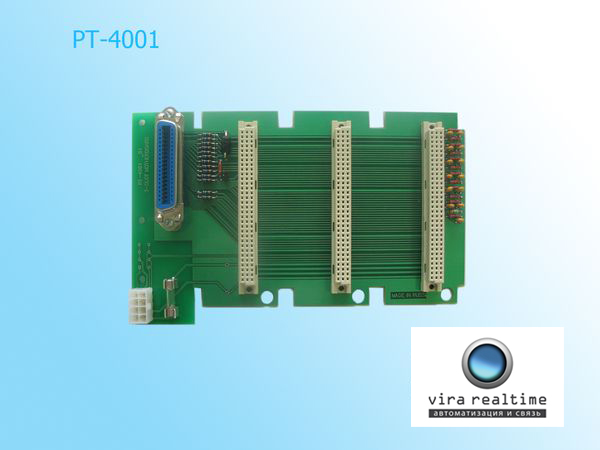

Блок РТ-4001
НИУС.302040.001
Материнская плата для контроллера MOSCAD на 3 модуля ввода-вывода с шиной расширения. Данная плата позволяет устанавливать на панель FHN5637 ( комплект F69ХХR051) дополнительно 3 модуля. Т.е. на 2-х 19” панелях 10 модулей ввода-вывода + CPU.
ОПЫТНАЯ ПАРТИЯ

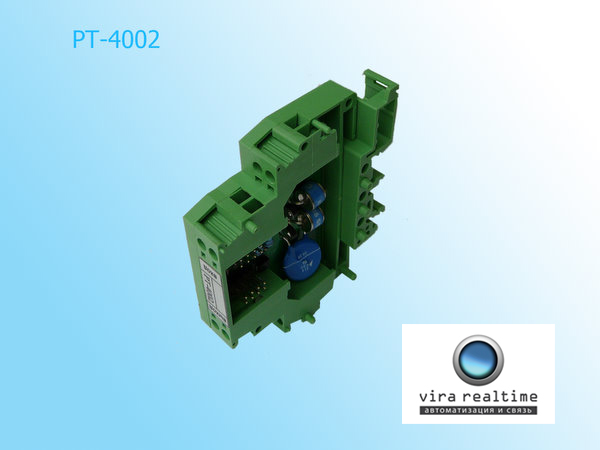

Блок РТ-4002
НИУС.302040.002
Блок аттенюатор на -10дБ, -12дБ с функцией грозозащиты. Разрабатывается с целью согласования уровней модема MOSCAD в соответствии с требованиями регламента по контролю качества каналов связи ОАО «АК Транснефть» ОР-05.01-33.30.90-КТН-011-1-03.
СЕРИЙНОЕ ПРОИЗВОДСТВО

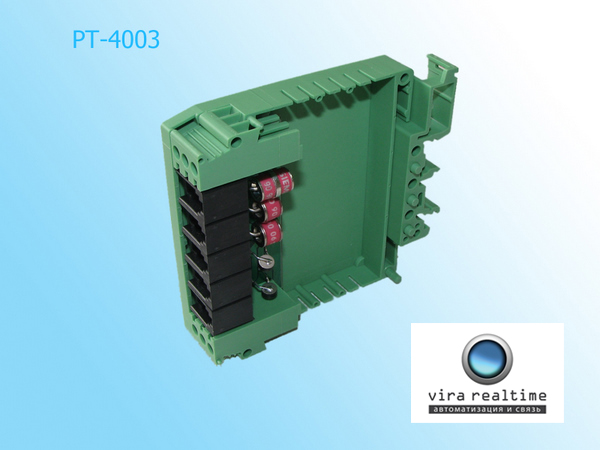

Блок РТ-4003
НИУС.302040.003
Блок соединения по интерфейсу RS-485 на 5 направлений + 2 внешних подключения под «винт». Защита от перенапряжения. Аналог блоков Connection Box RS-485 производства MOTOROLA.
ПРОИЗВОДСТВО ЗИП
Блок РТ-4004
НИУС.302040.004
Блок коммутационно-согласующий 3RTU – 2Radio. Предназначен для организации радиосвязи FIU на 2-х радиочастотах как в режиме симплекса так и в режиме дуплекса. Проект Мосгортранспорт
СЕРИЙНОЕ ПРОИЗВОДСТВО

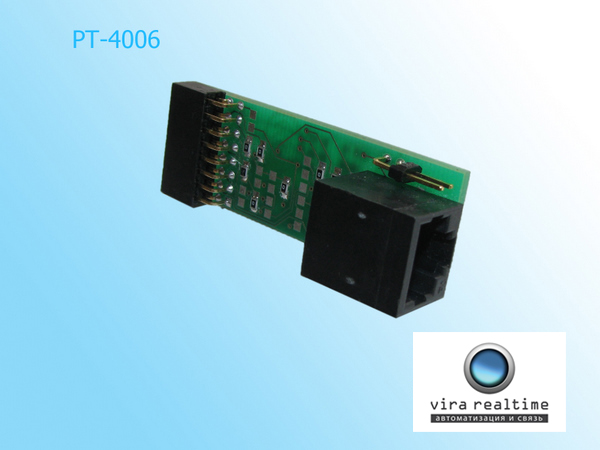

Блок РТ-4006
НИУС.302040.006
Блок РТ-4006 представляет собой адаптер для подключения радиостанций серии типа GM-ххх к радиомодему контроллеров MOTOROLA.
  • Блок РТ-4006 НИУС.302040.006-01 (радиостанция GM-340)
  • Блок РТ-4006 НИУС.302040.006-02 (радиостанции GM-350, Ермак)
  • Блок РТ-4006 НИУС.302040.006-03 (радиостанции GM-1280,GM-660)

  • СЕРИЙНОЕ ПРОИЗВОДСТВО
Блок РТ-4007
НИУС.302040.007
Программатор для радиостанций серии GM.
СЕРИЙНОЕ ПРОИЗВОДСТВО

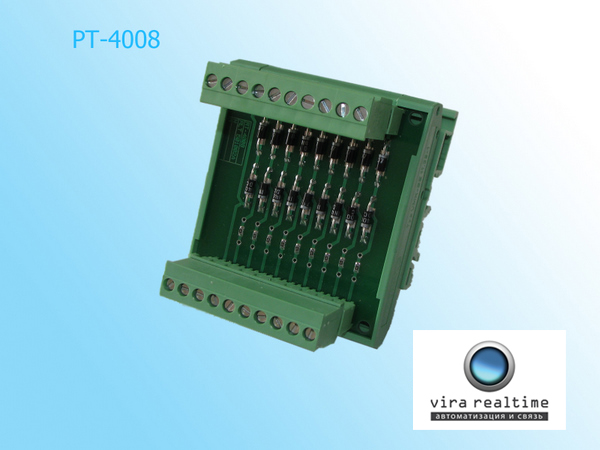

Блок РТ-4008
НИУС.302040.008
Диодная сборка
ПРОИЗВОДСТВО ЗИП

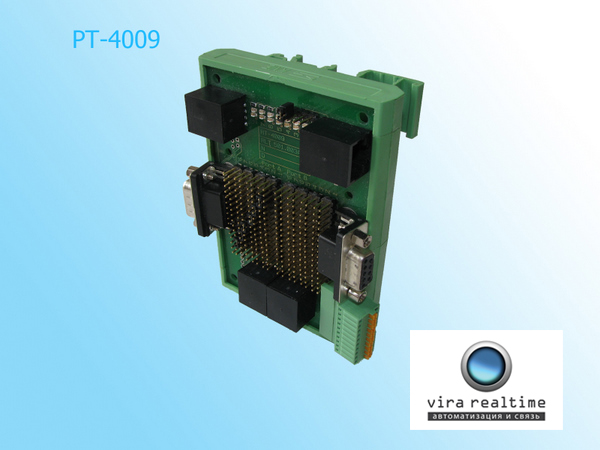

Блок РТ-4009
НИУС.302040.009
Предназначен для оперативного подключения различного оборудования путем произвольной коммутации соединительных линий между устройствами посредством установки перемычек (джамперов).Блок имеет светодиодную индикацию состояния линий. РТ-4009 в первую очередь предназначен для ПНР, с целью оперативного создания соединительных кабелей между различными устройствами при проведении стыковок.
СЕРИЙНОЕ ПРОИЗВОДСТВО

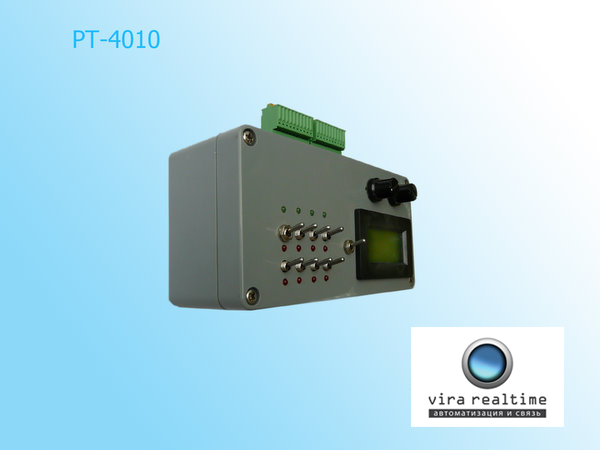

Блок РТ-4010
НИУС.302040.010
Имитатор датчиков (ТС, ТИ, ТУ) для модуля MIX MOSCAD. Блоками РТ-4010 оснащен Учебный центр в МЭИ.
ПРОИЗВОДСТВО ЗИП

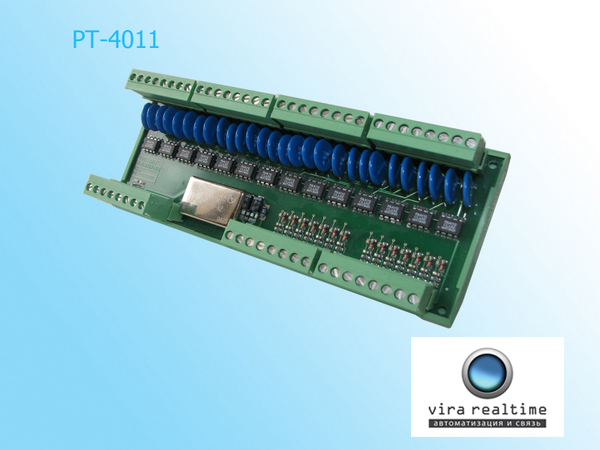

Блок РТ-4011
НИУС.302040.011
Блок разветвления каналов телесигнализации в 2 направления. Блок имеет 14 идентичных каналов, встроенный блок питания для входных цепей ТС. Ориентирован на подключение УДКС-4615.
СЕРИЙНОЕ ПРОИЗВОДСТВО

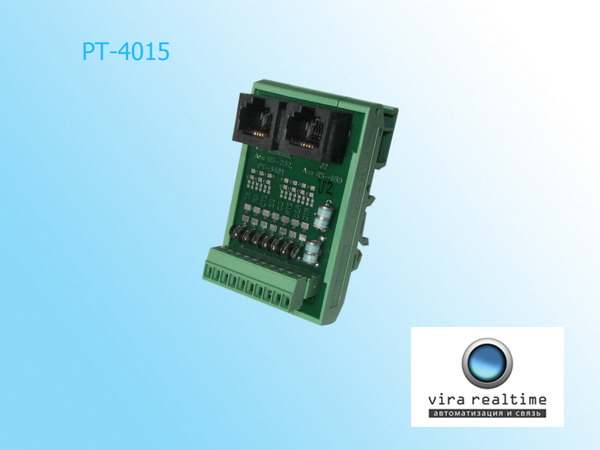

Блок РТ-4015
НИУС.302040.015
Переходник RJ-45 в разъемный клеммник 10 конт. с защитой от перенапряжения
СЕРИЙНОЕ ПРОИЗВОДСТВО

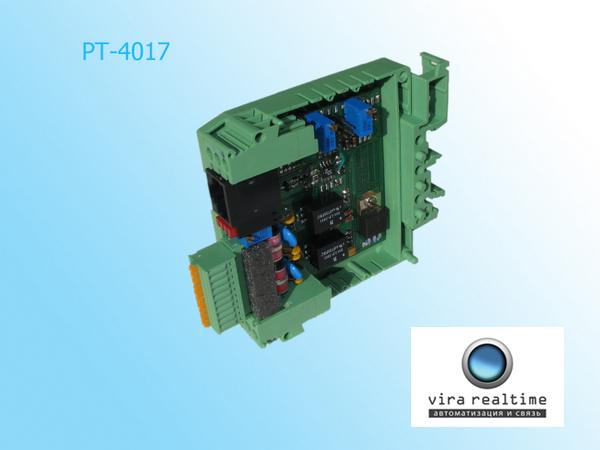

Блок РТ-4017
НИУС.302040.017
Блок согласования DPSK модема контроллера АСЕ3600 с ТЧ - каналом
СЕРИЙНОЕ ПРОИЗВОДСТВО

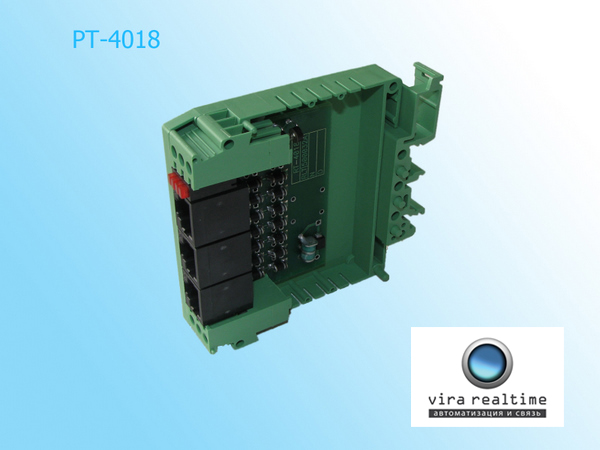

Блок РТ-4018
НИУС.302040.018
Блок защиты от перенапряжений канала Ethernet (RS-485 для АСЕ3600)
СЕРИЙНОЕ ПРОИЗВОДСТВО

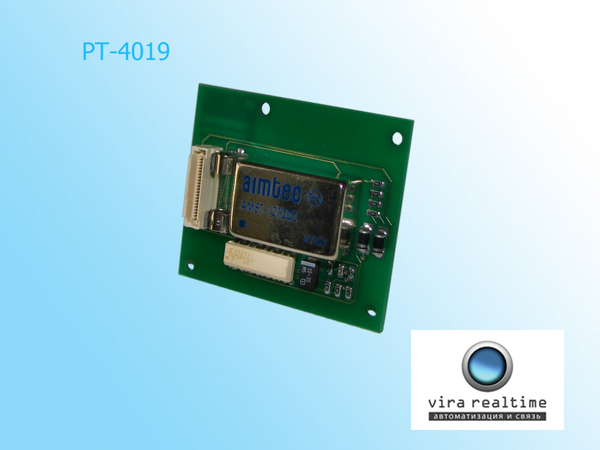

Блок РТ-4019
НИУС.302040.019
Встраиваемый модуль питания DC-DC для модулей ввода-вывода контроллера ACE3600.
СЕРИЙНОЕ ПРОИЗВОДСТВО

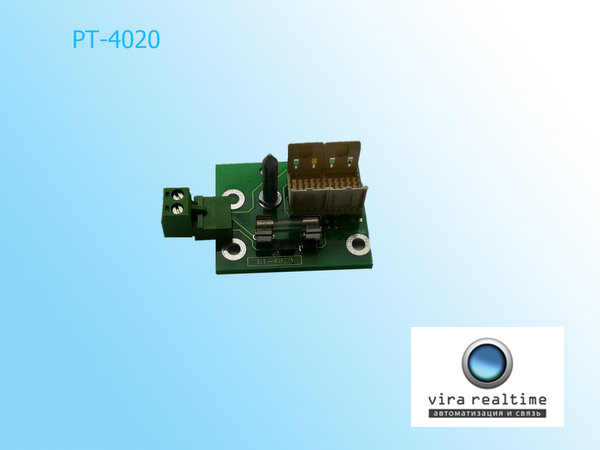

Блок РТ-4020
НИУС.302040.020
Материнская плата контроллера ACE3600 на один CPU
СЕРИЙНОЕ ПРОИЗВОДСТВО
Блок РТ-4021
НИУС.302040.021
Имитатор датчиков (ТС, ТИ, ТУ) для модулей контроллера АСЕ3600. Блоки РТ-4021 предназначены для отладки программного обеспечения. Данными блоками предпологается оснастить Учебный центр в МЭИ.
СЕРИЙНОЕ ПРОИЗВОДСТВО

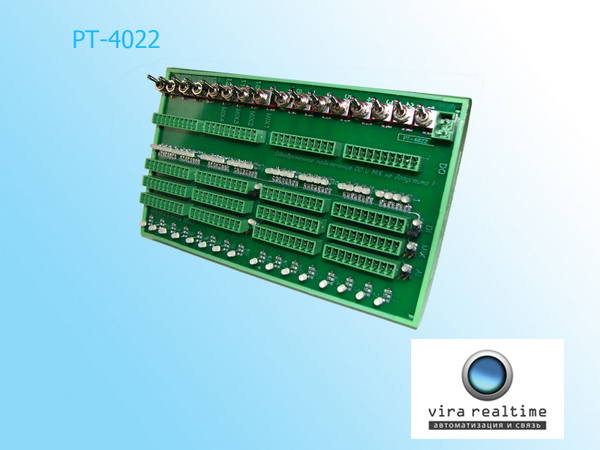

Блок РТ-4022
НИУС.302040.022
Имитатор модулей контроллера ACE3600 (для производства)
СЕРИЙНОЕ ПРОИЗВОДСТВО

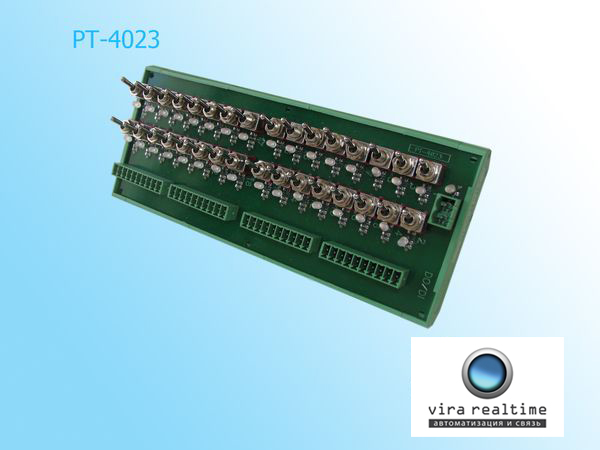

Блок РТ-4023
НИУС.302040.023
Имитатор модуля DI/DO контроллера ACE3600 (для производства)
СЕРИЙНОЕ ПРОИЗВОДСТВО
Блок РТ-4024
НИУС.302040.024
Блок подключения приемо-передатчика CANOPY к контроллерам MOTOROLA. Блок РТ-4024 содержит встроенный блок питания и элементы защиты канала Ethernet.
СЕРИЙНОЕ ПРОИЗВОДСТВО

Блок РТ-4025
НИУС.302040.025
Блок РТ-4025 предназначен для отладки программного обеспечения и проверки прохождения сигналов по интерфейсу RS-232. Блок имеет шесть разъемов, три для коммутации проверяемого канала и три для подслушивания линий.
СЕРИЙНОЕ ПРОИЗВОДСТВО

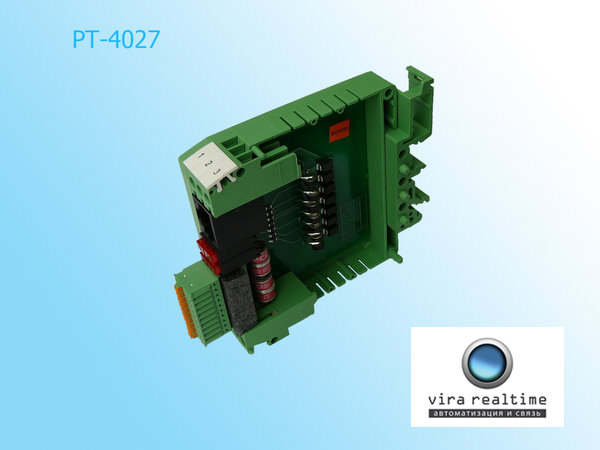

Блок РТ-4027
НИУС.302040.027
Переходник RJ-45 в разъемный клеммник 10 конт. с защитой от перенапряжения. Полный аналог блока РТ-4015 разработанный в конструктиве блока РТ-3201.
СЕРИЙНОЕ ПРОИЗВОДСТВО

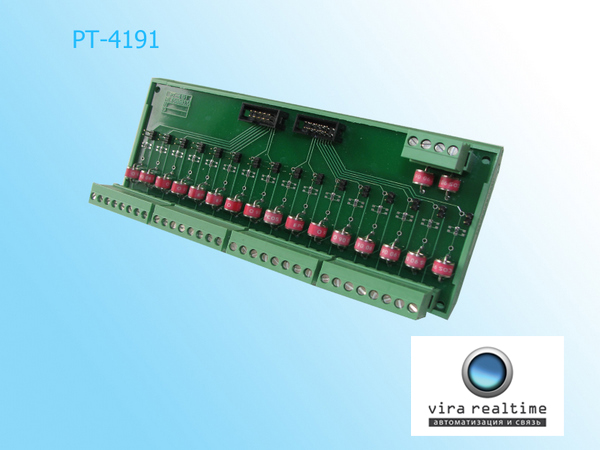

Блок РТ-4191
НИУС.302040.191
Предназначен для подключения датчиков ТИ 16 каналов. Блок снабжен цепями защиты от перенапряжения. Рассчитан на подключение к модулю 8(16)AI.
СЕРИЙНОЕ ПРОИЗВОДСТВО

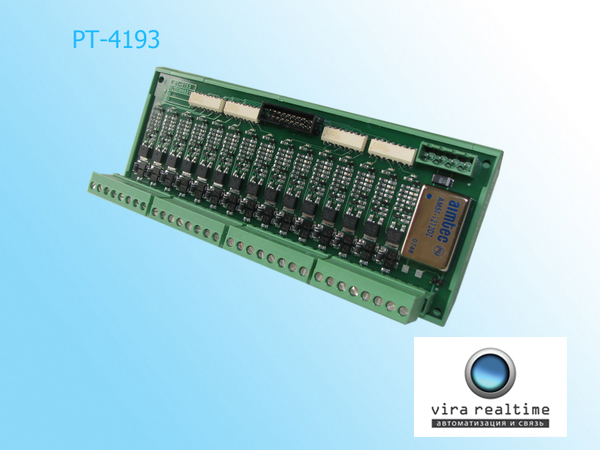

Блок РТ-4193
НИУС.302040.193
Предназначен для подключения датчиков ТС 15 каналов. Имеет входные каскады, способные принимать сигналы ТС типа "сухой контакт" или сигнал = 220В. Блок обеспечивает гальваничекую развязку сигналам ТС, имеет встроеный блок питания 12\24В. Рассчитан на подключение к модулю 16(32)DO/DI.
СЕРИЙНОЕ ПРОИЗВОДСТВО

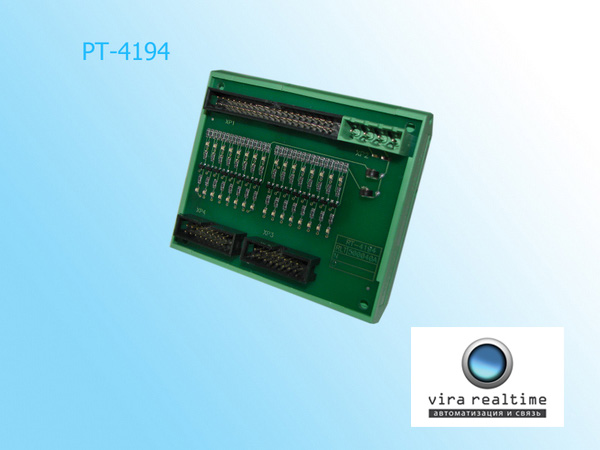

Блок РТ-4194
НИУС.302040.194
Блок предназначен для подключения блока 32DO (32DO/DI) с целью образования 2-х управляющих матриц 8 х 8. Блок работает совместно с блоками РТ-4195. Система 32DO + РТ-4194 + РТ-4195(16шт.) содержит 128 управляющих реле. Блок РТ-4194 является функциональным аналогом модуля FR-194.
СЕРИЙНОЕ ПРОИЗВОДСТВО

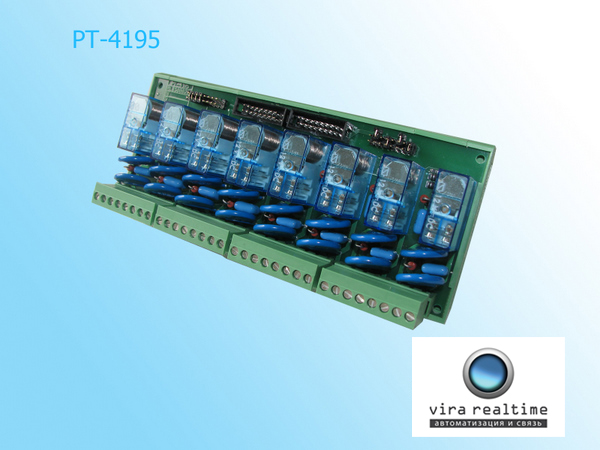

Блок РТ-4195
НИУС.302040.195
НИУС.302040.195-01
Предназначен для подключения объектов управления ТУ 8 каналов. Имеет 8 реле, снабженных 2-мя группами контактов Н.О. Блок имеет наборное поле для задания номера блока. Рассчитан на подключение к модулю 16(32) DO/DI. К одному модулю 32DO/DI можно подключать до 16 блоков РТ-4195 (128 реле).
  • исп. НИУС.302040.195 Uпит. реле=12В
  • исп. НИУС.302040.195-01 Uпит. реле=24В

  • СЕРИЙНОЕ ПРОИЗВОДСТВО

Интерфейсные блоки и модули

Модемы, мультиплексоры, блоки гальванической развязки, и многое другое, применяемые в системах телемеханики и автоматики.

Наименование
изделия
Децимальный
номер
Описание изделия

Модуль AISP-M
НИУС.425210.022
Разработан для контроллера MOSCAD-M. Модуль обеспечивает прием аналоговой и цифровой информации и по функциональному назначению является модулем для построения системы обнаружения утечек (СОУ) по волне давления. Модуль позволяет выполнять ввод аналоговых и цифровых сигналов, запись данных в энергонезависимую память, цифровую обработку сигналов, обмен данными с другими устройствами посредством интерфейсов USB, RS-232, RS-485.
СЕРИЙНОЕ ПРОИЗВОДСТВО
Модуль MIXSP
НИУС.425210.023
Основное назначение – модуль СОУ. В состав модуля входят: плата процессора фирмы OCTAGON SYSTEMS и плата ввода/вывода фирмы DIAMOND SYSTEM
Технические характеристики по входам: 4AI (16 разр.), 2АО (12 разр.), 8 DI
ОПЫТНАЯ ПАРТИЯ
Модуль AISP
НИУС.425210.027
Разработан для контроллера MOSCAD. Модуль обеспечивает прием аналоговой и цифровой информации и по функциональному назначению является модулем для построения системы обнаружения утечек (СОУ) по волне давления. Модуль позволяет выполнять ввод аналоговых и цифровых сигналов, запись данных в энергонезависимую память, цифровую обработку сигналов, обмен данными с другими устройствами посредством интерфейсов USB, RS-232, RS-485, Ethernet.
ОПЫТНАЯ ПАРТИЯ
Модуль 32AISP
НИУС.425210.028
Разработан для контроллера MOSCAD. Модуль имеет 32 аналоговых входа, поддерживает цифровую фильтрацию сигналов и передачу данных другим устройствам посредством интерфейсов RS-232, RS-485, RS-422 по протоколу Modbus RTU. Устройство состоит из процессора ARM7TDMI, энергонезависимой памяти, 32-х входов, сгруппированных в 4 изолированные группы по 8 каналов, 4-х микросхем АЦП, коммуникационных портов. Входные аналоговые сигналы имеют диапазон ± 20 мА.
ПРОИЗВОДСТВО ЗИП
Модуль 32AISP-ACE
НИУС.425210.031
Разработан для контроллера АСЕ3600. Модуль имеет 32 аналоговых входа, поддерживает цифровую фильтрацию сигналов и передачу данных другим устройствам посредством интерфейсов RS-232, RS-485, RS-422 по протоколу Modbus RTU. Устройство состоит из процессора ARM7TDMI, энергонезависимой памяти, 32-х входов, сгруппированных в 4 изолированные группы по 8 каналов, 4-х микросхем АЦП, коммуникационных портов. Входные аналоговые сигналы имеют диапазон ± 20 мА.
СЕРИЙНОЕ ПРОИЗВОДСТВО
Модуль AISP-ACE
НИУС.425210.032
Разработан для контроллера АСЕ3600. Модуль обеспечивает прием аналоговой и цифровой информации и по функциональному назначению является модулем для построения системы обнаружения утечек (СОУ) по волне давления. Модуль позволяет выполнять ввод аналоговых и цифровых сигналов, запись данных в энергонезависимую память, цифровую обработку сигналов, обмен данными с другими устройствами посредством интерфейсов USB, RS-232, RS-485, Ethernet.
СЕРИЙНОЕ ПРОИЗВОДСТВО
Модуль AISP-ACE2
НИУС.425210.037
Разработан для контроллера АСЕ3600. Модуль обеспечивает прием аналоговой и цифровой информации и по функциональному назначению является модулем для построения системы обнаружения утечек (СОУ) по волне давления. Функционально модуль AISP-АСЕ2 является контроллером ATHENA II конструктивно адаптированным для применения в составе контроллера АСЕ3600.
ОПЫТНАЯ ПАРТИЯ



Различные

Различные блоки, клемники, индикаторы и многое другое, применяемое в системах телемеханики и автоматики.

Наименование
изделия
Децимальный
номер
Описание изделия

Блок БР-4.2
НИУС.426419.015
Нет описания.
ПРОИЗВОДСТВО ЗИП
Блок FR-192
НИУС.426419.034
Нет описания.
ПРОИЗВОДСТВО ЗИП

Блок FR-194
НИУС.426419.032
Нет описания.
ПРОИЗВОДСТВО ЗИП
Блок KA-07
НИУС.426419.025
Блок клеммников КА-07 предназначен для защиты модемов, работающих по каналу ТЧ, от импульсного перенапряжения, создаваемого в линиях молниевыми разрядами и промышленным оборудованием. Номинальное рабочее напряжение блока 30 В, рабочий ток нагрузки 0,2 А.
ПРОИЗВОДСТВО ЗИП
Блок KA-08
НИУС.426419.026
Блок клеммников КА-08 предназначен для защиты аппаратуры телемеханики и устройств автоматики по цепям питания от импульсного перенапряжения, создаваемых в сети молниевыми разрядами и промышленным оборудованием. Номинальное рабочее напряжение блока 275 В, рабочий ток нагрузки 3 А.
ПРОИЗВОДСТВО ЗИП
Блок MDI-60
НИУС.426419.059
Имитатор дискретных входных сигналов для модуля 60 DI контроллера MOSCAD
ПРОИЗВОДСТВО ЗИП
Блок MDO-32
НИУС.426419.058
Индикатор дикретных выходных сигналов для модуля 32 DO контроллера MOSCAD
ПРОИЗВОДСТВО ЗИП

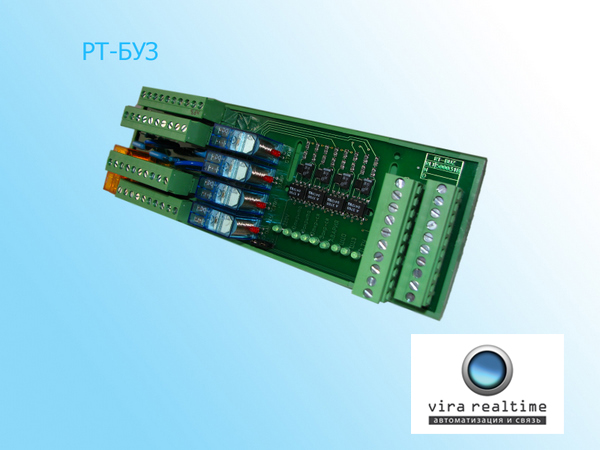

Блок РТ-БУЗ
НИУС.302035.014
Блок управления задвижками
СЕРИЙНОЕ ПРОИЗВОДСТВО
Блок РТ-БУЗ-220
НИУС.302040.030
Блок управления задвижками
СЕРИЙНОЕ ПРОИЗВОДСТВО

Блок РТ-БУК
НИУС.302035.015
Блок управления кранами
ПРОИЗВОДСТВО ЗИП
Блок РТ-БУК3
НИУС.302035.016
Блок управления кранами. В отличии от блока РТ-БУК блок РТ-БУК3 рассчитан на подключение дополнительного соленоида уплотнения
СЕРИЙНОЕ ПРОИЗВОДСТВО
