Программно-технический комплекс «СИРИУС-ЦСПА»
ПРОГРАММНО-ТЕХНИЧЕСКИЙ КОМПЛЕКС «СИРИУС-ЦСПА» (ТУ4252-050-52786027-2014) функционально является централизованной системой противоаварийной автоматики магистральных нефтепроводов (нефтепродуктопроводов).
Комплекс используется для решения задач комплексной защиты для различных производственных объектов, в число которых входят:
- технологические участки магистральных нефтепроводов;
- технологические участки магистральных нефтепродуктопроводов.
Настоящий комплекс предназначен для обеспечения:
- комплексной защиты технологического участка магистрального нефтепровода (нефтепродуктопровода) (далее МН);
- минимизации человеческого фактора в процессе принятия решения при возникновении предварительной и аварийной ситуации на МН;
- повышения уровня безопасности эксплуатации МН.
Комплекс обеспечивает выполнение следующих функций:
- непрерывный контроль параметров технологического процесса перекачки нефти (нефтепродуктов) и состояния технологического оборудования МН;
- обнаружение нештатной ситуации на магистральном трубопроводе;
- автоматический перевод технологического участка (далее – ТУ) в безопасное состояние (остановка перекачки) в случае обнаружения нештатной ситуации;
- комплексная автоматическая защита контролируемого технологического участка МН от повышения давления нефти (нефтепродуктов) выше допустимого рабочего давления секции трубопровода;
- комплексная автоматическая защита контролируемого технологического участка МН при выходе МН на запрещенный режим работы;
- комплексная автоматическая защита контролируемого технологического участка МН при потере связи с системами автоматизации нефтеперекачивающей станции (далее –НПС);
- комплексная автоматическая защита контролируемого технологического участка МН при срабатывании общестанционной защиты на НПС с резервуарным парком (далее – РП), требующей остановки ТУ;
- комплексная автоматическая защита контролируемого технологического участка МН при обнаружении сейсмической активности в районе пролегания участка МН;
- взаимодействие с системой диспетчерского контроля и управления (далее – СДКУ);
- получение оперативных данных от серверов ввода-вывода СДКУ;
- выдавать команды управления технологическим оборудованием МН через сервер ввода-вывода СДКУ;
- формировать и передавать информацию о нештатной ситуации в сервера ввода-вывода СДКУ.
В состав комплекса входят:
- стойка (шкаф) серверная;
- сервера ЦСПА (основной и резервный);
- АРМы ЦСПА (дублированные);
- сетевое оборудование (опционально);
- источник гарантированного питания (опционально).

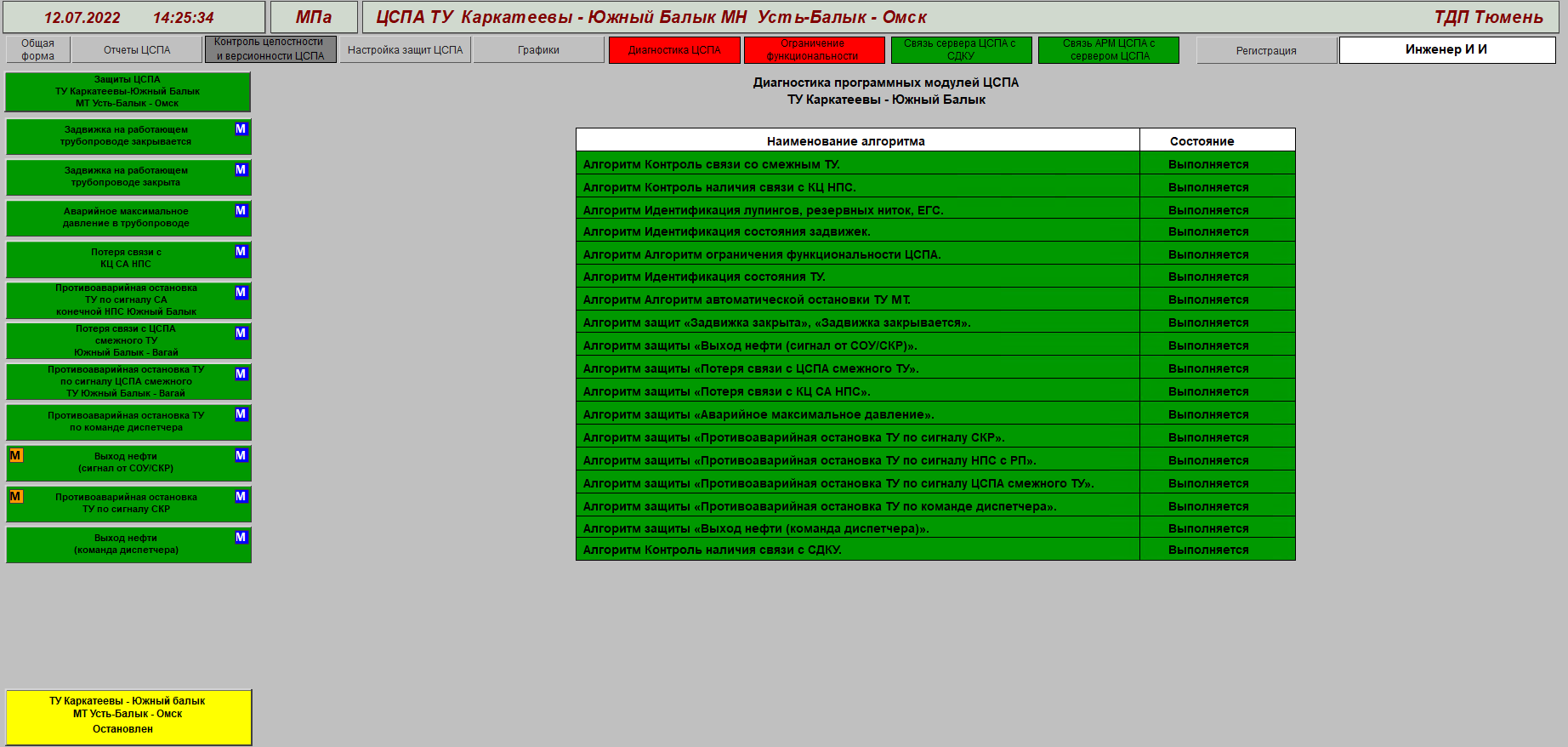

Защиты комплекса
В состав комплекса входят следующие автоматические защиты ТУ, функционирующие на основе оперативных данных линейной и станционной телемеханики контролируемого технологического участка:
- «Закрытие задвижки на работающем трубопроводе»;
- «Перекрытие потока задвижкой работающего трубопровода»;
- «Аварийное давление на ЛЧ трубопровода»;
- «Недостоверность измерения давления на ЛЧ трубопровода»;
- «Выход на режим перекачки с запрещенной комбинацией агрегатов»;
- «Потеря связи ЦСПА с системой автоматизации НПС»;
- «Работа общестанционной защиты на НПС с РП, требующей остановки ТУ».
- «Аварийная остановка ТУ по команде диспетчера».
- «Выход нефти (нефтепродукта) на участке трубопровода»;
- «Аварийная остановка ТУ по сигналу от системы контроля режимов перекачки»;
- «Землетрясение более 6 баллов».
Оборудование комплекса работает в следующих климатических условиях:
- температура окружающей среды: +5…+40оС;
- относительная влажность воздуха: 5 - 95% при +25 оС.

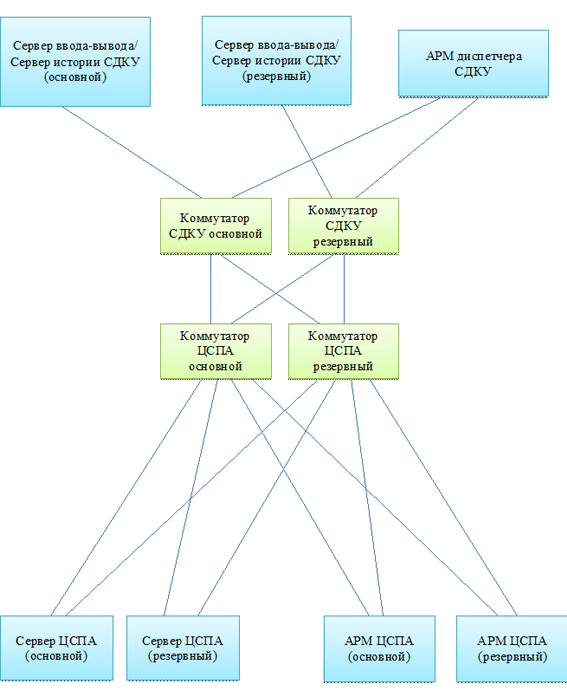

Структура комплекса
