Радиомосты PTP650



Общее описание

Радиомосты PTP650 входят в портфолио проприетарных решений «точка-точка» компании Камбиум Нетворкс и обеспечивают до 450 Мбит/с пропускной способности. Устройства имеют два приемопередатчика (поддержка MIMO), что позволяет существенно улучшить надежность и пропускную способность пролета. Оборудование выпускается в диапазонах от 4,9 до 6,05 ГГц и работает в полосе 5/10/15/20/30/40/45 МГц. Обеспечивается пропускная способность до 125 Мбит/с для версии Lite, и до 450 Мбит/с для версии Full. Наряду с трафиком Ethernet устройства позволяют передавать до 8 потоков E1/T1.

Выпускается две версии оборудования: Integrated (используется встроенная антенна) и Connectorized (используются одна или две внешние антенны). Во втором случае возможно построение пролетов большой протяженности с применением разнесенного приема.

Краткие характеристики



Пропускная способность

125/250/450 Мбит/с (Lite/Mid/Full)

Тип модуляции

от BPSK до 256QAM (OFDM)

MIMO

2 канала

Диапазон

5,4; 5,7; 5,9 ГГц

Ширина полосы частот

5/10/15/20/30/40/45 МГц

Тип антенны

внутр./внеш. (Integrated/Connectorized)

Макс. длина пролета

200 км прямая видимость (LOS)

Работа при ограниченной прямой видимости

Ограниченная видимость (nLOS) до 40 км.

Без прямой видимости (NLOS) до 8 км.

Задержка

1-3 мс







Состав платформы PTP650



Транзитный модуль (Backhaul, BH) используется в конфигурации «точка – точка». Линк образуется двумя транзитными модулями, один из них конфигурируется как мастер (главный), другой – как слэйв (подчиненный).

Блок питания PIDU Plus устанавливается «внизу» и используется для инжектирования питания в витую пару, подводимую к модулю.

Подавитель перенапряжений PTP-LPU защищает аппаратуру от электрических импульсов, наводимых в линиях во время грозы.

Модуль NIDU E1/T1 TDM позволяет передавать до 8 потоков Е1/Т1.

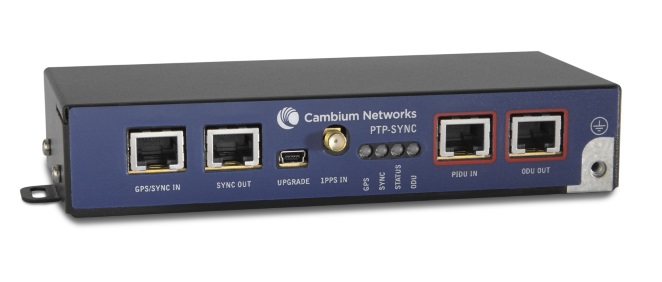

Внешний синхронизатор PTP-SYNC обеспечивает синхронизацию подключаемых модулей от GPS для снижения внутрисистемной помехи и оптимизации частотно-территориального плана.





Область применения - это организация магистральных каналов связи между базовыми станциями, либо канала связи от базовой станции до удаленного КП.
