Описание технического решения системы автоматизации и диспетчеризации центральных тепловых пунктов (ЦТП)

Введение

ЦТП обеспечивает жителей горячей и холодной водой круглогодично и теплом в отопительный сезон. Модернизация действующих ЦТП, проводимая в последнее время многими эксплуатирующими организациями, по оценкам экспертов дает энергосберегающий эффект порядка 20-50%. Немаловажную роль в модернизации занимает автоматизация технологического оборудования ЦТП.

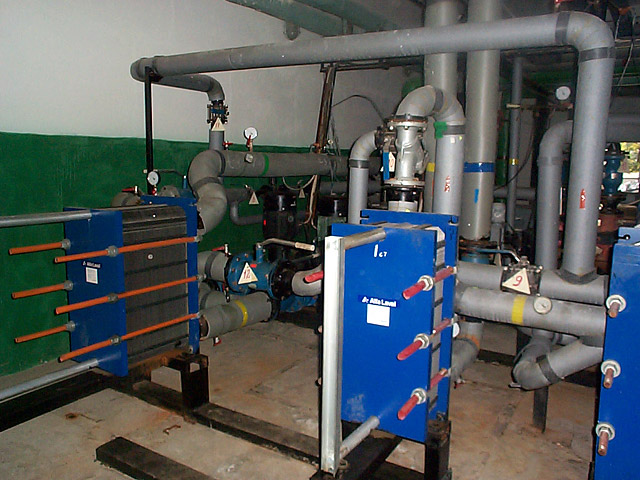

ЦТП-центральный тепловой пункт

Назначение

Система автоматизации и диспетчеризации ЦТП предназначена для мониторинга и эффективного управления, в том числе дистанционного, технологическим оборудованием центрального теплового пункта и учета расхода электроэнергии, теплоносителя.

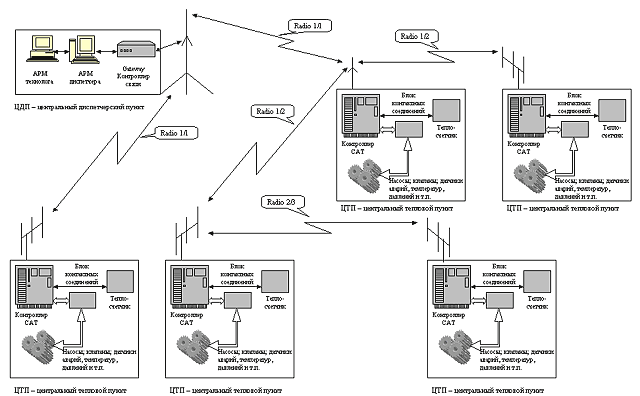

Структурная схема системы автоматизации и диспетчеризации ЦТП

Функции системы

Задачи, решаемые системой:

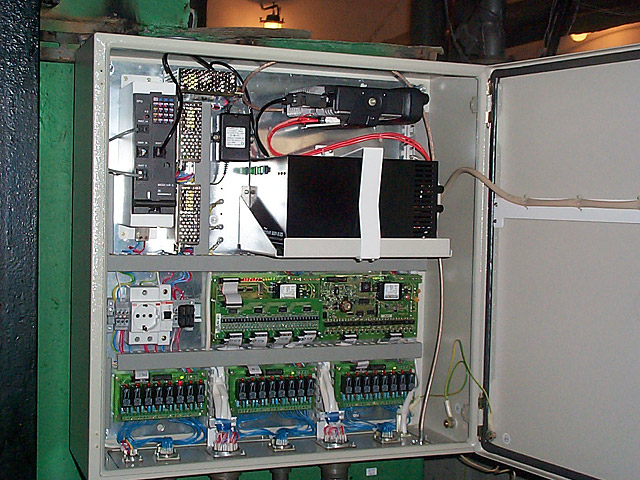

САТ-ЦТП Контроллер для управления технологическим оборудованием ЦТП и передачи информации на диспетчерский пункт

  1. Система автоматизации
    Шкаф САТ-ЦТП на объекте автоматизации позволяет:
    • управлять насосами холодной воды,
    • управлять насосами горячей воды,
    • управлять насосами центрального отопления и системой подпитки,
    • управлять дренажными насосами,
    • производить регулирование температуры воды горячего водоснабжение и температуры воды отопления по графику в зависимости от температуры наружного воздуха,
    • контролировать состояние оборудования, а именно: включение, отключение, авария,
    • измерение параметров: температур, давлений, расхода тепла и электроэнергии,
    • циклическое переключение насосов по расписанию, назначение насосов,
    • контроль несанкционированного проникновения на ЦТП,
    • передачу оперативной информации на центральный диспетчерский пульт,
    • выполнять функции ретранслятора для других удаленных шкафов,
    • прием данных от коммерческих тепло-, электросчетчиков и передачу их на диспетчерский пульт.
  2. Система диспетчеризации
    Система реального времени "Сириус- SCADA" обеспечивает (АРМ диспетчера):
    • сбор всех данных с ЦТП,
    • формирование режимных документов,
    • построение графиков параметров,
    • автоматическую систему регистрации отклонений от рабочих параметров,
    • удаленное управление оборудованием ЦТП,
    • хранение истории,
    • интерфейс с оператором (мнемосхемы, сообщения и журналы).

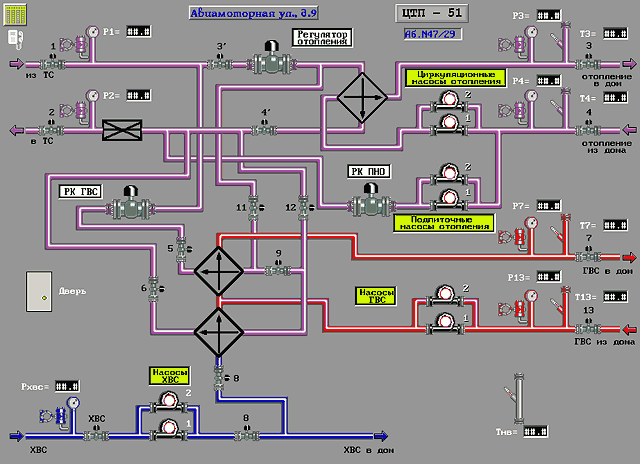

    Типовая мнемосхема объекта

    Система "ASDU" для Windows обеспечивает (АРМ технолога):
    • архивирование информации с ЦТП,
    • графическая интерпретация информации,
    • составление отчетов,
    • статистическую обработку информации,
    • вывод на принтер сформированных отчетов и графиков.

Реализация системы

Система автоматизации:

Шкаф САТ-ЦТП реализован на современной импортной базе. Ядро шкафа САТ-ЦТП - модуль центрального процессора Moscad-L фирмы Motorola. В шкафу также размещены модули ввода/вывода, блоки питания, ЖК-панель, радиостанция Motorola. Степень пылевлагозащиты шкафа IP-65.

Система диспетчеризации:

Аппаратные средства, установленные на диспетчерском пункте, а именно

  • коммуникационный центр (MCPT),
  • АРМ диспетчера (обработка оперативной информации),
  • АРМ технолога (вторичная обработка информации);

Комплекс программных средств:

  • 7-ми уровневый протокол передачи данных (MDLC) между системами автоматизации и диспетчерским пунктом посредством радиоканала,
  • "Сириус-SCADA" образующая система,
  • "ASDU"- системы составления отчетов, графической интерпретации и печати.

Преимущества системы автоматизации и диспетчеризации ЦТП

Предлагаемая система обеспечивает:

  • адаптацию системы к ЦТП любой сложности.
  • использования радиоканала для передачи данных, с функциями эстафетной передачи данных
  • реальную экономию тепла и электроэнергии за счет высокой точности регулирования и оптимальных алгоритмов работы узлов технологического оборудования,
  • сокращение эксплуатационных расходов,
  • высокую помехоустойчивость, обеспеченную схемотехническими и программными решениями,
  • высокую надежность за счет применения импортной элементной базы
  • соответствие высокому уровню эксплуатационных требований,
  • оптимальное соотношение цена/(качество + возможности)

При создании и внедрении системы автоматизации и диспетчеризации ЦТП компания "НПА ВИРА РЕАЛТАЙМ" предоставляет следующие услуги:

  • проектирование,
  • поставка оборудования и программного обеспечения,
  • шеф-монтаж,
  • пуско-наладка,
  • обучение.

Все оборудование, поставляемое компанией, имеет 2-х летнюю гарантию и обеспечивается гарантийным и послегарантийным обслуживанием.
